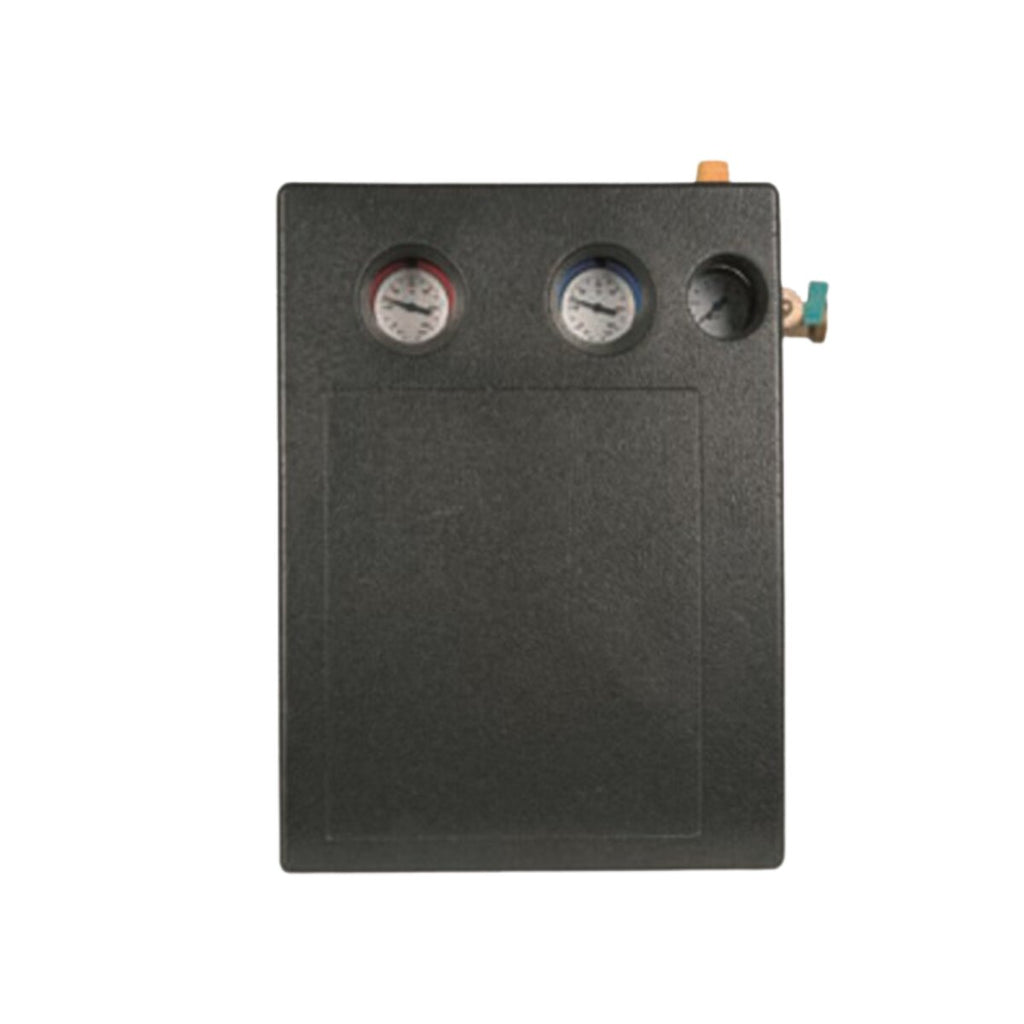

Maxiflame HB SOLAR XL Solargruppe – Doppelrohr für Hochleistungssysteme
Die Maxiflame HB SOLAR XL ist eine komplette Solarstation, die für die Steuerung, Zirkulation und das Management der Wärmeträgerflüssigkeit in solarthermischen Systemen entwickelt wurde.
In der Praxis ist sie das operative Herzstück der Solaranlage : die Komponente, die es ermöglicht, die Wärme von den Solarmodulen zum Speichertank (Boiler oder Pufferspeicher) zu übertragen und so Effizienz, Sicherheit und eine gleichbleibende Leistung über die Zeit zu gewährleisten.
Was es ist und wofür es verwendet wird
HB SOLAR XL ist eine Doppelrohr-Solaranlage mit hohem Durchfluss , die für Folgendes entwickelt wurde:
- die von Solarkollektoren erzeugte Wärme steuern
- Übertragen Sie es in den ACS-Kessel oder den Trägheitsspeichertank.
- Überprüfen Sie Durchfluss und Druck des Kreislaufs
In einer solarthermischen Anlage, ohne diese Gruppe:
- Die Wärme wird nicht richtig verteilt
- Das System verliert an Effizienz.
- Das Risiko von Fehlfunktionen steigt
Wo man es verwenden kann
Es ist konzipiert für:
- fortschrittliche Solarthermieanlagen für den Hausgebrauch
- Systeme mit mehreren Solarkollektoren
- Systeme zur Erzeugung von Warmwasser für den Hausgebrauch
- Systeme mit Speicher (Puffer oder Kessel)
Es eignet sich besonders für:
- große Häuser
- Unterkunftsmöglichkeiten
- zentralisierte Systeme
Tatsächlich ist es für Systeme mit hohem Durchfluss und höherer Leistung ausgelegt.
So funktioniert es
Die Operation ist einfach, aber grundlegend:
Die Solarpaneele erwärmen die Wärmeträgerflüssigkeit. Die HB SOLAR XL-Gruppe aktiviert die Umwälzpumpe Die heiße Flüssigkeit wird in den Lagertank umgepumpt. Das System regelt:- Durchflussrate (Durchflussmesser)
- Druck
- Sicherheit
Alles geschieht kontrolliert und kontinuierlich.
Das beigefügte Installationsdatenblatt verdeutlicht die zentrale Rolle der Gruppe zwischen Kollektoren und Kessel.
Warum es vorteilhaft ist

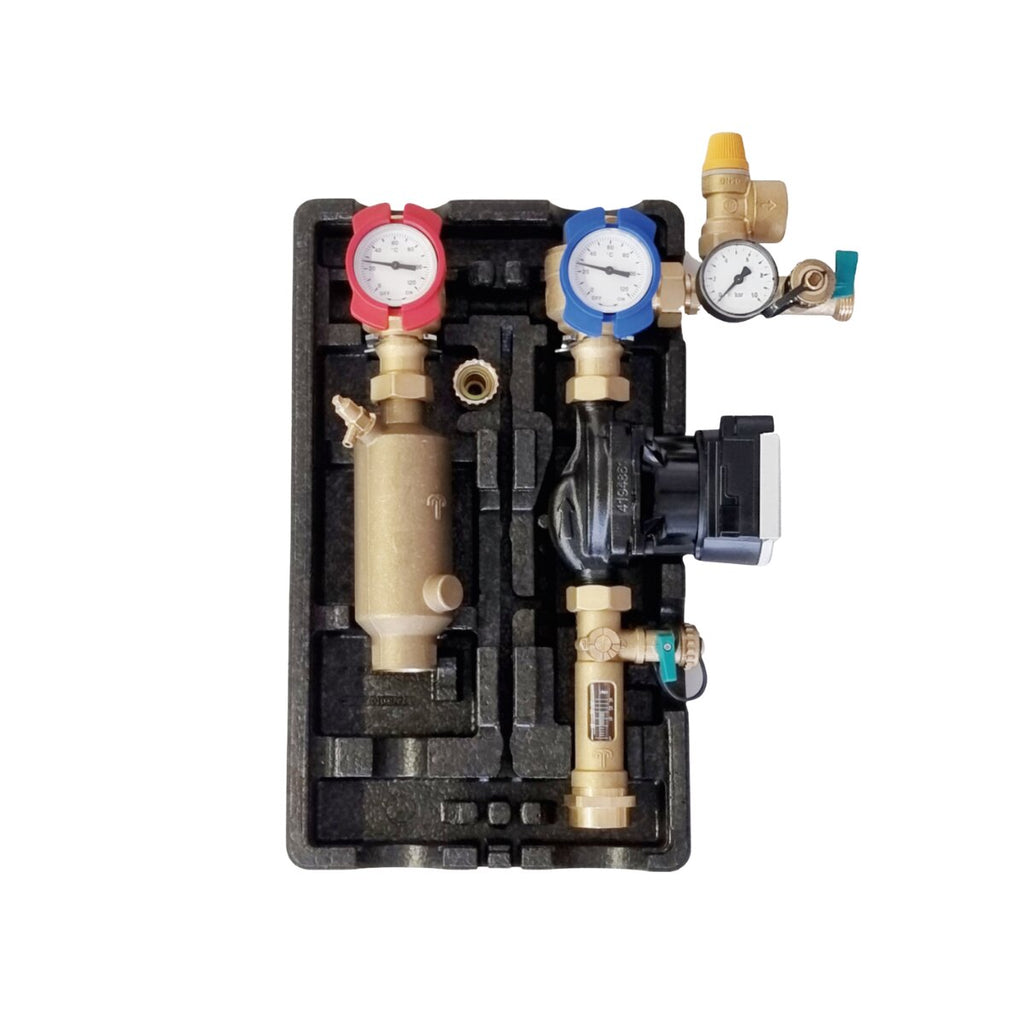

Dieses Modul ist in ein Gesamtsystem integriert:
- Umwälzpumpe
- Durchflussmesser zur Durchflussregelung
- Sicherheitsventil und Manometer
- Entlüftungssysteme und Schwerkraftbremsen
Auf diese Weise:
- optimiert die Wärmeübertragung
- verbessert die Systemeffizienz
- reduziert Verbrauch und Abfall
- erhöht die Sicherheit und Haltbarkeit im Laufe der Zeit
Besonders vorteilhaft ist es in Systemen mit mehreren Kollektoren oder hohen Durchflussraten, wo eine präzise und stabile Steuerung erforderlich ist.
Installation
Die HB SOLAR XL-Gruppe ist zwischen den Solarkollektoren und dem Speichertank installiert und bildet den Mittelpunkt des Solarkreislaufs.
Es wird senkrecht an der Wand befestigt und angeschlossen:
- zum Solarstromkreis (Solarvor- und -rücklauf)
- zum Speicher (Kessel oder Puffer)
- zum Regelungssystem (Steuereinheit, optional)
Die Installation muss von qualifiziertem Personal durchgeführt werden, um Sicherheit und ordnungsgemäßen Betrieb zu gewährleisten.
TECHNISCHE MERKMALE
- Anschlüsse: 1”
- Durchflussmessbereich: 5–35 l/min
- Systemleistung: bis zu 35 kW
- Kollektorfläche: bis zu 70 m² (hoher Durchfluss)
- Pumpe: Wilo Para 15/8 STG
- Maximaler Druck: 6–10 bar
- Maximale Temperatur:
- Durchflussrate: 140 °C
- Rücklauf: 120 °C
- Stromversorgung: 230 V
- Abmessungen: 377 x 440 x 220 mm
Hinweis: Für weitere Details empfehlen wir Ihnen, das beigefügte technische Datenblatt einzusehen.
GARANTIE
Es handelt sich um die offizielle Garantie von Maxiflame Italia mit einer Laufzeit von 2 Jahren.
