Thermokaminsteuerung coelte coeltop rlx 201rlx

COELTE COELTOP RLX 201RLX KAMINSTEUERUNG

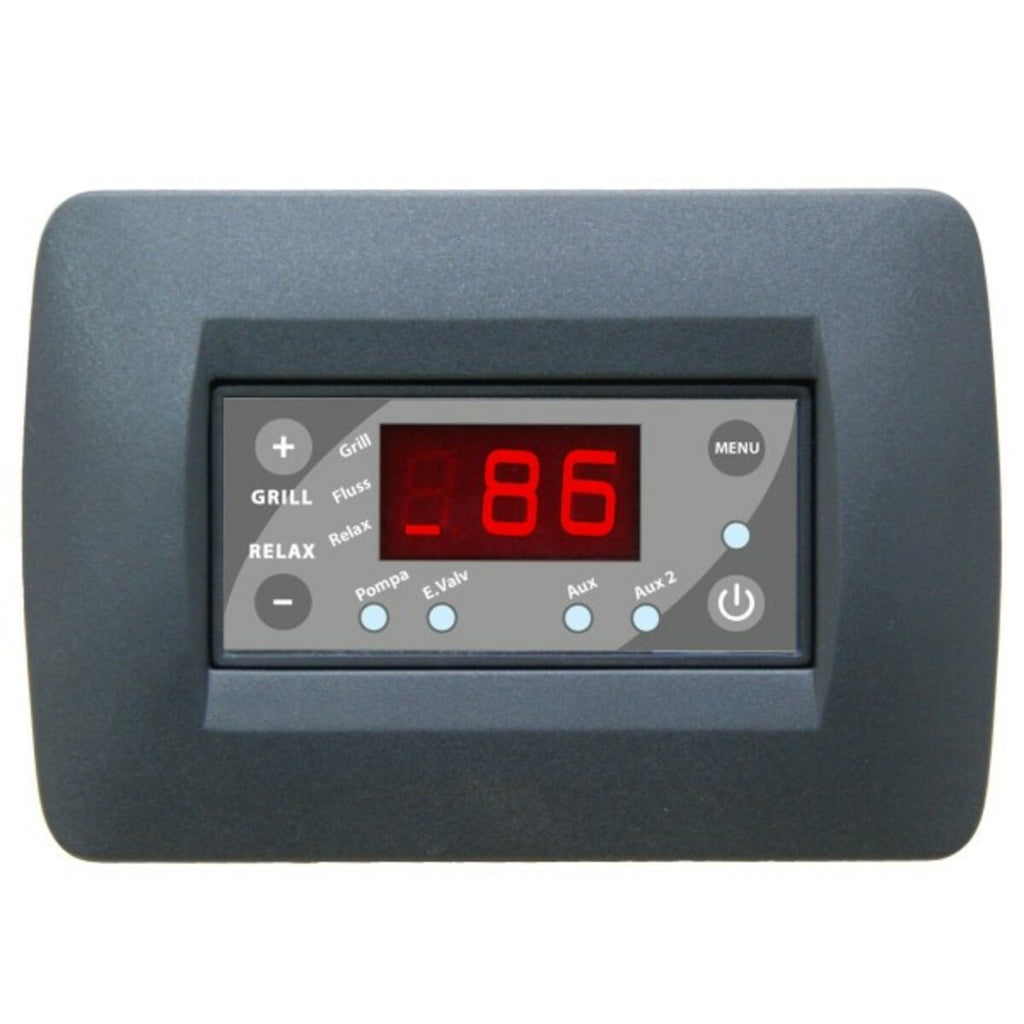

Die COELTE Coeltop RLX ist eine der beliebtesten Hydro-Kaminsteuerungen auf dem Markt. Es ist ein grundlegendes Zubehör, das zur Unterstützung von Hydrokaminen installiert werden muss und mit jeder Marke und jedem Modell verbunden werden kann. Es ermöglicht Ihnen, alle seine Funktionen einfach und in absoluter Sicherheit zu steuern. Es ist bereits für die Verwaltung von solarthermischen Anlagen vorbereitet und verfügt über vielfältige Anschlussmöglichkeiten und viele Zubehörfunktionen. Die Steuereinheit hat eine besonders angenehme Designlinie, lässt sich mit ihrer 3-DIN-Modul-Unterputzdose (503-Einbaudose im Lieferumfang enthalten) vollständig in die Wand integrieren und wird komplett mit einer dunkelgrauen Rahmenplatte geliefert.

GARANTIERTE SPAREN UND HOHER KOMFORT

Die Coeltop RLX- Steuereinheit verfügt über einfach zu verwendende Befehle, bietet aber ein breites Anwendungsspektrum und viele Programmier- und Steuerfunktionen. Dank der zwei Eingänge und der vier Relaisausgänge kann es für den Einsatz in vielen Arten von Systemen verwendet werden. Ein hintergrundbeleuchtetes Display informiert ständig über Wassertemperatur, aktive Funktionen und Programmiervorgänge. Die MENU-Taste ermöglicht den Zugriff auf alle Konfigurationsprogramme, dank denen es möglich ist, auf die Werte der Sicherheits- und Notthermostate einzuwirken, die Hysterese der Thermostate zu ändern, die Frostschutzwerte zu ändern, die Werte der einzustellen Wasserthermostat warmes und kaltes Wasser, die Tage des Antiblockierzyklus und die Dauer in Sekunden festlegen, den Piepton beim Drücken der Tasten aktivieren/deaktivieren, es ist auch möglich, alle Betriebswerte der Pumpen einzustellen, die externe und interne Register, die Wärmetauscher, das Solarsystem mit Zwangsumlauf, Gebläsekonvektoren, ein Puffer, falls im System vorhanden. Mit der Relax-Taste können Sie die Heizfunktion ausschalten, um die Verfügbarkeit von Warmwasser zu fördern; Dank der Standby-Funktion ist es möglich, den Betrieb der Steuereinheit vorübergehend auszusetzen und die LEDs auszuschalten; Die Zirkulator-Antiblockierfunktion ist nützlich, um den Zirkulator vor versehentlichen Blockierungen zu schützen, und die Zirkulatortestfunktion ermöglicht es Ihnen, seine korrekte Funktion zu testen. Die Steuereinheit gibt auch visuelle und akustische Signale aus, wenn Alarmsituationen auftreten. Das Bedienfeld ist mit weiteren Tasten zum Einstellen der Betriebstemperaturen und zum Navigieren in den Menüs sowie mit einer Reihe von LED-Leuchten für den Betrieb der Pumpe, des Magnetventils und der beiden anschließbaren Zusatzgeräte ausgestattet. Darüber hinaus teilt die Steuereinheit sofort die Aktivierung der GRILL-Funktion für die Verwaltung aller im geschlossenen Kamin vorhandenen Grills, des Durchflussschalters und der Relax-Funktion mit.

EINFACHE INSTALLATION UND GROSSE MODULARITÄT

Dank der 3-DIN-Modul-Unterputzdose (Einsatzdose 503 im Lieferumfang enthalten) lässt sich die COELTE Kaminsteuerung Coeltop RLX problemlos an der Wand montieren. Die elektrischen Anschlüsse sind dank der in der Aussparung verborgenen Klemmleisten einfach herzustellen; Die Steuereinheit ist außerdem standardmäßig mit dem Wassertemperaturfühler und dem Gehäusebrunnen ausgestattet.

Es ist daher möglich, die folgenden Arten von Systemen zu erstellen und zu verwalten:

• System mit internem Sanitärwasserregister und Antikondensationskreislauf,
• System mit externem Brauchwassertauscher mit Antikondensationskreislauf und Magnetventil zum Schließen der Heizung,
• System mit interner Brauchwasserschlange und optionaler Freischaltung der Grillfunktion,
• Anlage mit externem Brauchwassertauscher und optionaler Freischaltung der Grillfunktion,
• Anlage mit externem Brauchwasserboiler und optionaler Freischaltung der Grillfunktion,
• Solarkollektor-Managementsystem mit Zwangsumlauf,
• System mit Fan-Coil-Heizkörpern,
• Thermostatischer Gebläsekonvektorregler,
• Heizungsmanagementsystem mit Entnahme aus Puffer,
• Doppelsystemsystem, das mit 2 Thermostaten pro Sonde arbeitet,
• Einfaches System 1 Pumpe + Magnetventil + Zusatzthermostat (oder Grill) mit automatischem Füllsystem mit geschlossenem Kreislauf.

TECHNISCHE EIGENSCHAFTEN

- Eingang Wassersonde, Bereich 30-99°C cod.941 art.SDT

- Schließereingang für Strömungswächter

- 220-Volt-Relaisausgang für Umwälzpumpe 1

- Normalerweise offener und normalerweise geschlossener 220-Volt-Relaisausgang für Magnetventil

- AUX-Relaisausgang für sauberen Hilfskontakt

- 220-Volt-Relaisausgang für Umwälzpumpe 2 oder Drehspieß

- Gehäuse in 3 din Modul Einbaudose.

MASSE

Eingebaut: Länge mm. 105 – Höhe mm. 73 – Tiefe mm. 50

Rahmen: Länge mm. 120 – Höhe mm. 83 – Tiefe mm. 70
