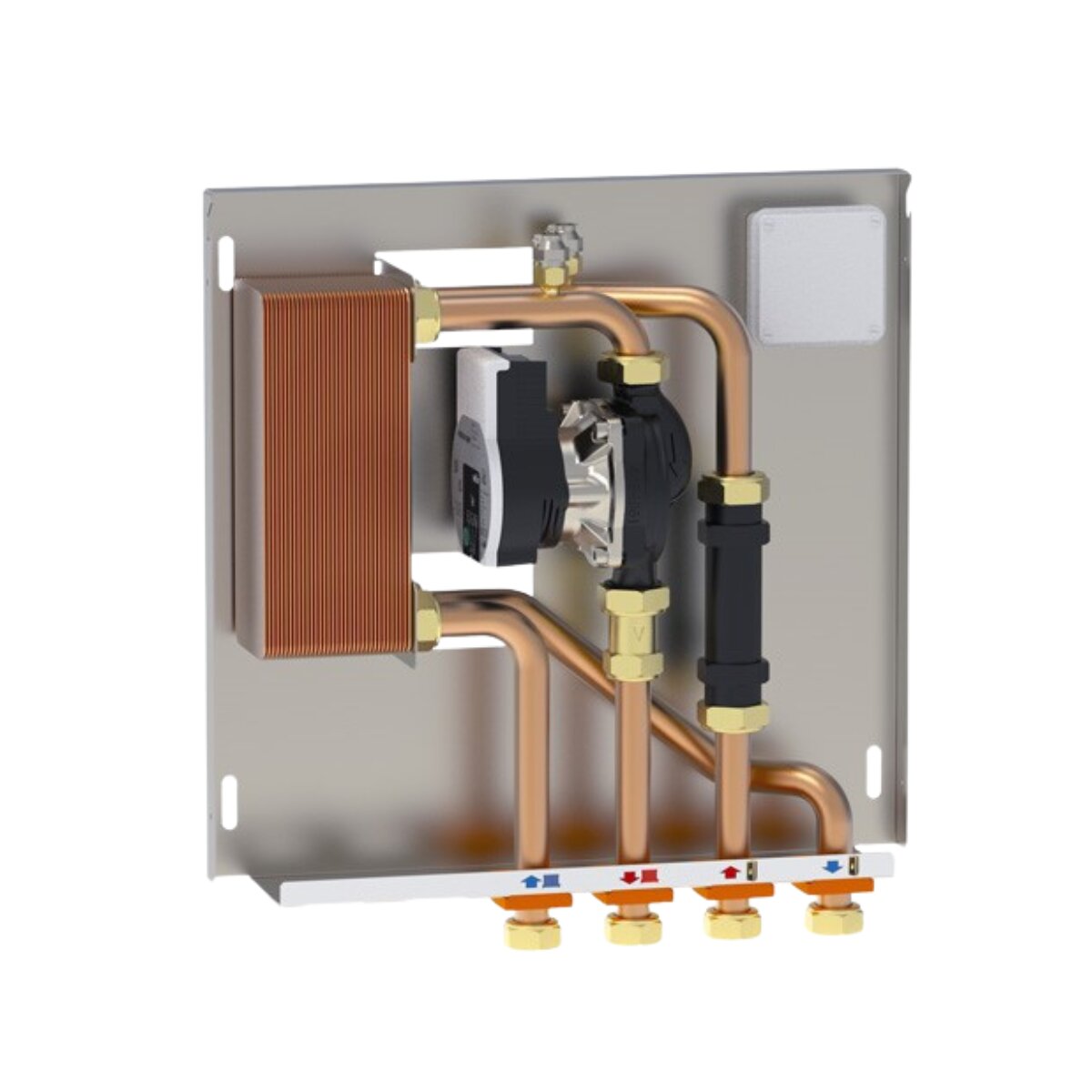

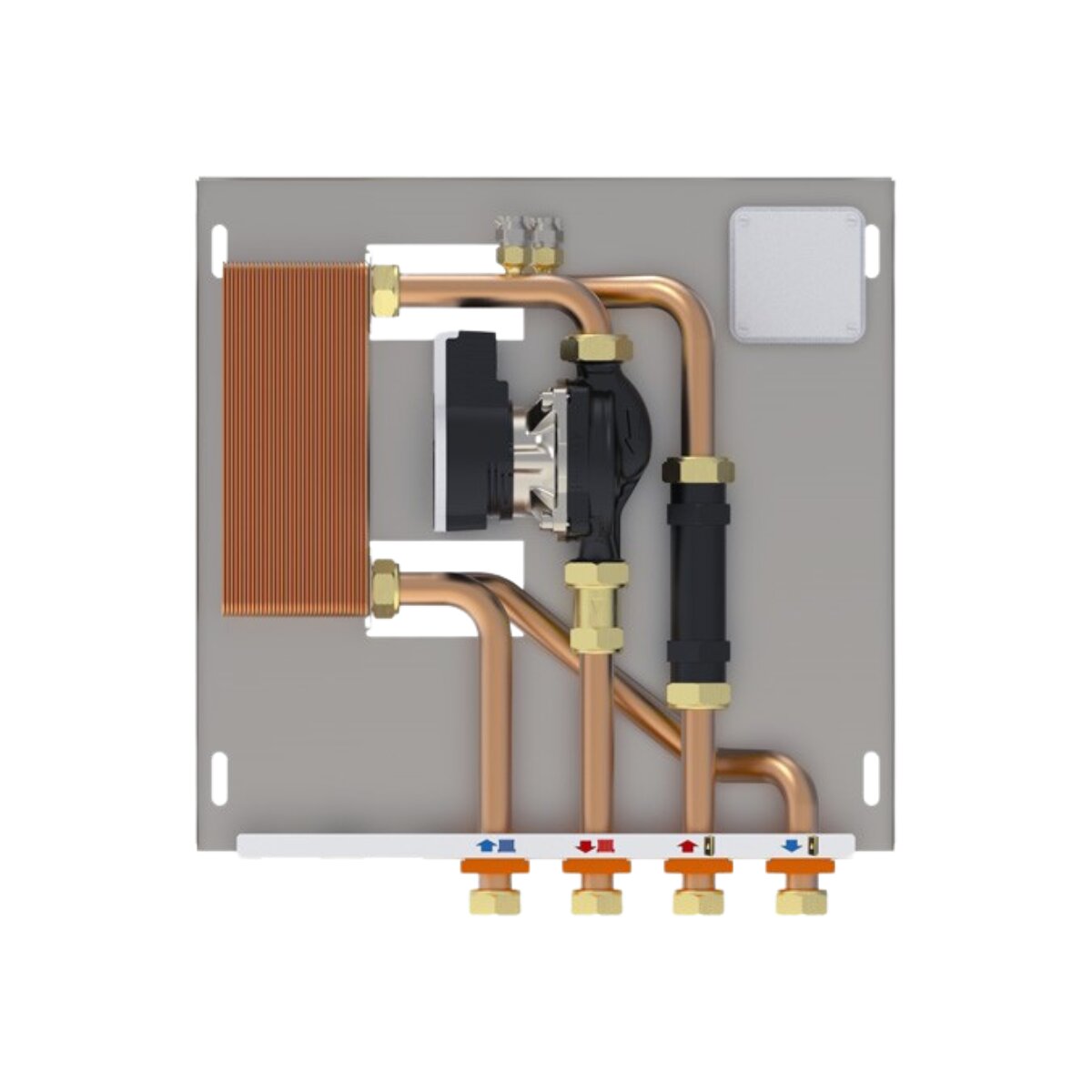

Maxiflame MX135/1 Mini-Boiler-/Thermoprodukt-Schnittstellenmodul 35-40 kW

Maxiflame MX135/1 Mini-Boiler-/Thermoprodukt-Schnittstellenmodul

Das MX135/1 Mini (Artikelnummer 135112) von Maxiflame ist ein Schnittstellenmodul zur Integration eines Gaskessels und eines Biomasse-Thermoprodukts . Die beiden Kreisläufe werden über einen Plattenwärmetauscher getrennt. Das Modul ermöglicht die Realisierung eines sicheren, den INAIL-Vorschriften entsprechenden Hybridsystems, verhindert die Addition der Leistungen und gewährleistet den korrekten Betrieb der Generatoren.

Wozu dient es?

Es dient dazu, zwei verschiedene Generatoren (Gas + Holz/Pellet) im selben System zu verbinden, wobei folgende Komponenten getrennt bleiben:

• offener Gefäßkreislauf (Biomasse)

• Geschlossener Behälterkreislauf (Kessel)

In der Praxis bedeutet dies, dass Kamin und Heizkessel sicher zusammenarbeiten können.

So funktioniert es

Die Wärmeübertragung erfolgt über den Plattenwärmetauscher , ohne dass sich die Kreisläufe vermischen:

• Der Kessel funktioniert zunächst

• Wenn das Wärmeprodukt die Temperatur erreicht, beginnt es zu funktionieren

• Das System kann den Heizkessel automatisch abschalten.

Die Steuerung erfolgt über eine externe Steuereinheit (nicht integriert).

Anwendungen

Ideal für:

• Thermokamine, Thermoöfen und Biomasse -Wasserkraftwerke

• Systeme mit bereits installiertem Gaskessel

• Häuser mit Hybrid-Heimsystemen

Wie aus den Installationsdiagrammen ersichtlich, wird das Modul zwischen den Generatoren und dem System eingefügt, um eine korrekte Steuerung der Durchflussmengen zu gewährleisten.

Technische Daten

• Leistung: 35–40 kW

• Wärmetauscher: 40 Platten aus Edelstahl AISI 316L

• Anschlüsse: 3/4"

• Nenndruck: 6 bar

• Maximale Flüssigkeitstemperatur: 90 °C

• Zirkulator: Wilo PARA 15/6 SC

Was es von anderen Modellen unterscheidet

Im Vergleich zu 135111 :

• ✔ erhöhte Leistung (bis zu 40 kW)

• ✔ Größerer Wärmetauscher ( 40 Platten ) → höhere Ausbeute

Im Vergleich zur MX115 :

• ✔ Für Systeme mit höherer Leistung entwickelt

• ✔ größere Wärmeaustauschkapazität

Im Vergleich zur MX120 :

• ❌ Produziert kein Warmwasser für den Hausgebrauch

• ✔ ausschließlich für Heizungsanlagen

Wann sollte man sich für den MX135/1 Mini entscheiden?

Es ist die ideale Wahl, wenn:

• Sie haben ein mittelgroßes bis großes System

• Möchten Sie einen Heizkessel und einen Thermokamin sicher integrieren?

• Sie benötigen mehr Leistung und Wärmeabgabe.

Das MX135/1 Mini 135112 ist ein kompaktes und dennoch leistungsstarkes Modul, ideal für anspruchsvollere Hybridsysteme, das Sicherheit, Effizienz und die perfekte Integration von Biomasse und Gas gewährleistet.

Hinweis: Für weitere technische Spezifikationen empfehlen wir Ihnen, das beigefügte technische Datenblatt einzusehen.

GARANTIE

Es handelt sich um die offizielle Garantie von Maxiflame mit einer Laufzeit von 2 Jahren.
