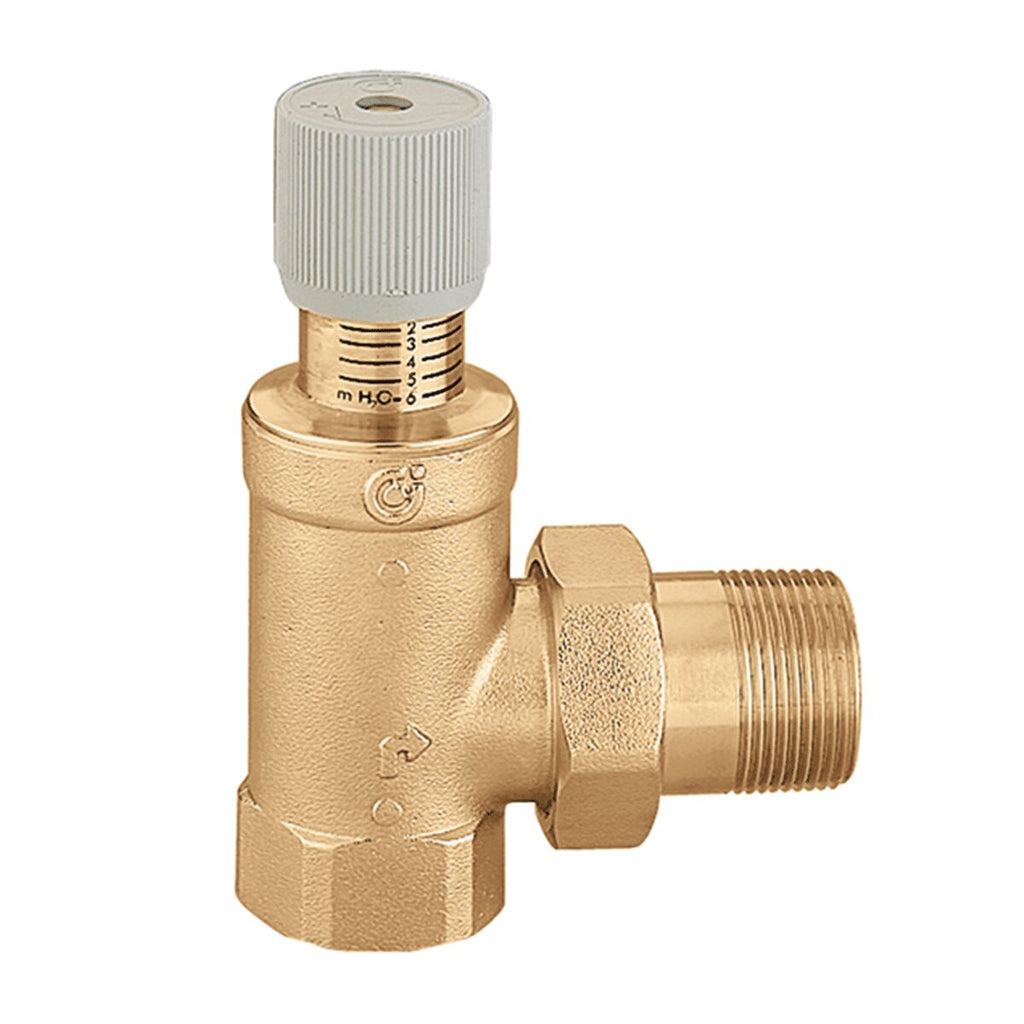

Vanne de dérivation différentielle réglable Caleffi série 519

Vanne de dérivation différentielle réglable Caleffi série 519

La vanne by-pass Caleffi série 519 maintient le point de fonctionnement de la pompe le plus proche possible de sa valeur nominale . Il est utilisé dans des installations qui peuvent fonctionner avec des variations significatives de débit dues à la présence de vannes thermostatiques ou de vannes motorisées à deux voies ; sa fonction est d'assurer une recirculation du débit proportionnelle au nombre de vannes qui se ferment, en limitant la valeur maximale de la pression différentielle générée par la pompe.

Fabriqué avec des composants de qualité qui assurent performance et durabilité dans le temps, il doit être choisi en fonction du calibrage du début d'ouverture et du débit à contourner et peut être monté dans n'importe quelle position à condition que le sens d'écoulement indiqué par la flèche est respectée indiquée sur le corps de la vanne.

L'installation doit être réalisée par du personnel technique expert et qualifié ; de plus amples informations concernant les méthodes d'installation et les spécifications techniques sont contenues dans le manuel d'utilisation fourni avec le produit.

NB : pour les indications concernant les dimensions , se référer à la fiche technique ci-jointe.

CARACTÉRISTIQUES TECHNIQUES

- Raccords filetés 3/4

- Corps en laiton

- Volet en laiton

- Joint de volet EPDM

- Joints toriques en EPDM

- Joints d'étanchéité en NBR sans amiante

- Bouton ABS

- Ressort en acier inoxydable

- Plage de température 0–110 °C

- Pression maximale de fonctionnement 10 bars

- Plage d'étalonnage 10–60 kPa

GARANTIE

La garantie est la garantie officielle Caleffi et dure 2 ans.
