Groupe de sécurité Ivar pour installations sanitaires et solaires - 7 bar

GROUPE DE SÉCURITÉ IVAR POUR LES SYSTÈMES DE SANTÉ

Code 507063

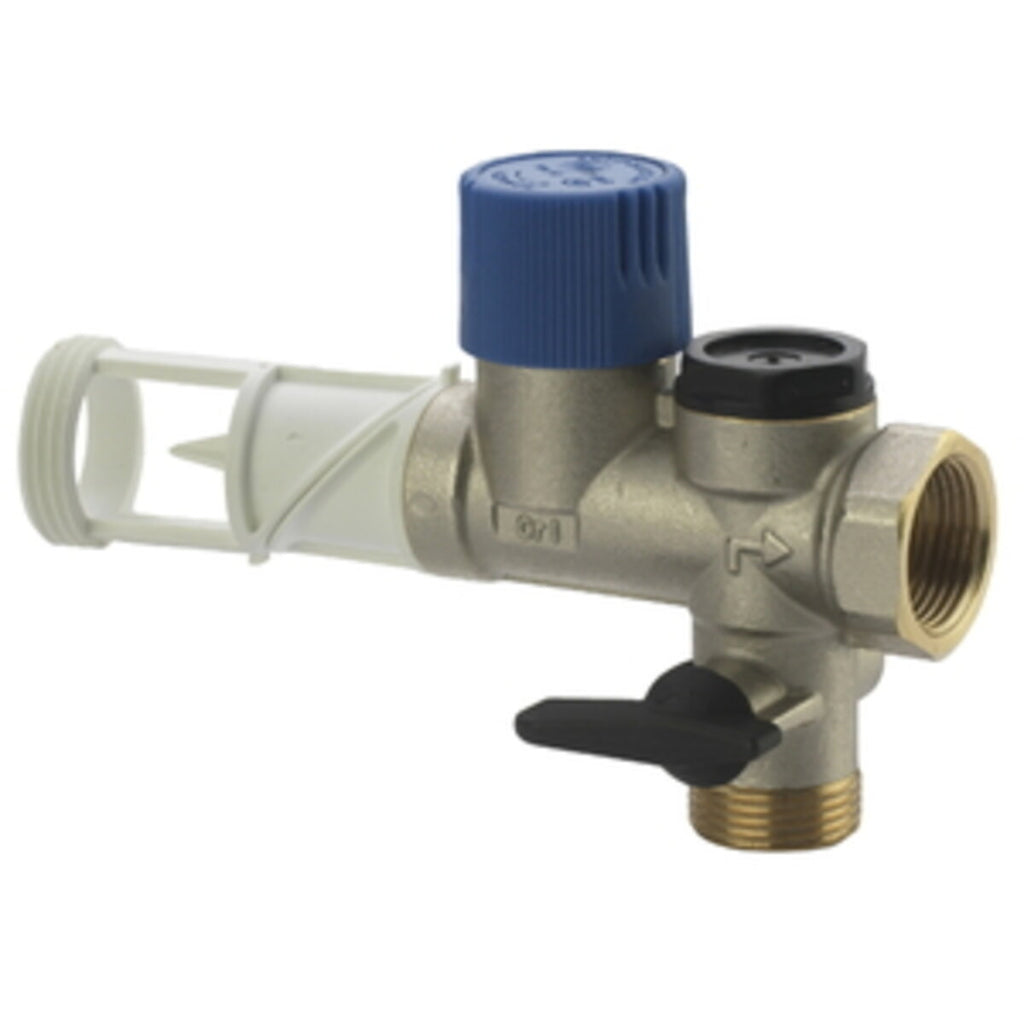

Le groupe de sécurité IVAR 507063 est utilisé dans les systèmes de plomberie pour éviter que la pression de l'eau n'atteigne des valeurs excessives et dangereuses à l'intérieur des chauffe-eau à accumulation : pour cette raison, il est équipé d'une soupape de sécurité qui évacue les surpressions si elles dépassent la valeur d'étalonnage de la vanne. .

Le groupe de sécurité IVAR 507063 offre la possibilité d'obtenir quatre fonctions avec un seul composant : il permet la vidange manuelle du chauffe-eau via le robinet de vidange manuel ; facilite, grâce à une vanne d'arrêt, les interventions de maintenance sur les réchauffeurs sans avoir à vider le reste de l'installation ; empêche, grâce à un clapet anti-retour, le retour de l'eau vers le réseau d'alimentation en froid (anti-pollution) ; il évite que la pression de l'eau n'atteigne des valeurs excessives et dangereuses à l'intérieur des chauffe-eau à accumulation : pour cette raison, il est équipé d'une soupape de sécurité qui évacue les surpressions si elles dépassent la valeur de calibrage de la vanne.

Le raccordement au chauffe-eau est en ¾" F, le raccordement pour l'arrivée d'eau froide est en ¾" M, le raccordement pour l'évacuation est en 1" M. Le corps du groupe de sécurité est en laiton CW617N, nickelé uniquement à l'extérieur. ; les parties scellées sont en EPDM, particulièrement résistantes à la chaleur. La température maximale du fluide à l'intérieur du composant est de 120°C . La pression de tarage de la soupape de sécurité est de 7 BAR, débit de refoulement à 8,4 BAR.

Les groupes de sécurité Ivar sont construits conformément à la norme EN 1487 et à la Circulaire du 26 mars 2003 N° 9571 du Ministère des Activités Productives, ils doivent être montés dans les systèmes d'alimentation des chauffe-eau à accumulation.

CARACTÉRISTIQUES TECHNIQUES

- Température maximale du fluide à l'intérieur du composant : 120 °C
- Pression de tarage de la soupape de sécurité : 7 bar
- Débit d'échappement à 8,4 bar :
- eau : > 650 l/h
- vapeur : > 225 kg/h.

DIMENSIONS

Longueur : 151,5 mm – Largeur : 59,5 mm – Hauteur : 97,5 mm - Raccordements : ¾” M - ¾” F – 1” M.

GARANTIE

La garantie est la garantie officielle d'IVAR et dure 2 ans.
