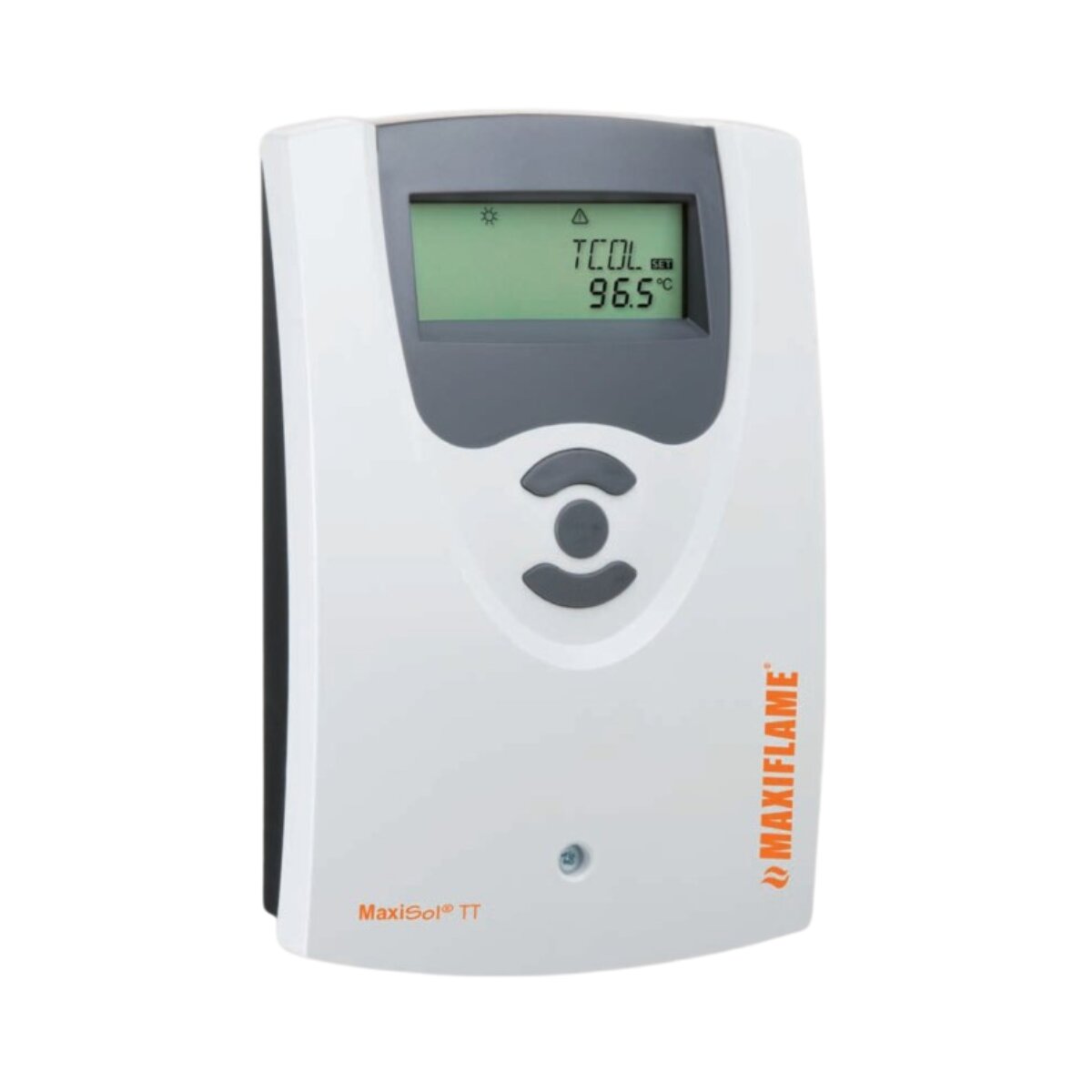

Unité de contrôle solaire Maxiflame MaxiSol TT
Le MaxiSol TT est une unité de contrôle électronique multifonctionnelle conçue pour la gestion intelligente des systèmes solaires thermiques, des systèmes de chauffage et des systèmes de circulation naturelle de petite et moyenne taille.
Grâce à sa logique de contrôle avancée, il permet d' optimiser la production d'eau chaude sanitaire (ECS) et d'améliorer l'efficacité énergétique du système, en intégrant également le contrôle des résistances électriques jusqu'à 3,6 kW.
Qu'est-ce que c'est et à quoi ça sert ?
Le MaxiSol TT est le « cerveau » du système solaire :
- contrôle la circulation du fluide solaire
- gère la charge de la chaudière
- active le chauffage électrique d'appoint
- surveille les températures et la sécurité du système
En pratique : il détermine quand actionner la pompe, la résistance ou les vannes afin d’obtenir une efficacité maximale avec une consommation minimale.
Où installer
- installation murale ou de panneau électrique
- À installer en intérieur et dans des environnements secs
- Lien direct vers :
- sondes de température
- pompe solaire
- résistance électrique
- télécommande possible
Installation réservée au personnel qualifié
Comment ça marche (en termes simples)
L'unité de contrôle fonctionne en comparant les températures :
- Si le collecteur est plus chaud que le réservoir → la pompe se met en marche
- Si l'eau n'est pas assez chaude → activer le chauffage d'appoint
- ajuste automatiquement la vitesse de la pompe (PWM)
Tout se fait automatiquement pour maintenir en permanence la température idéale.
Types de plantes pris en charge
Le MaxiSol TT est extrêmement polyvalent et prend en charge :
✔ Systèmes solaires thermiques standard
- avec chaudière ACS
- avec intégration électrique
✔ Systèmes de circulation naturelle
- Gestion simplifiée via la fonction thermostat
✔ Systèmes de piscine
- chauffage par absorbeurs solaires
- filtration et gestion de la température
Comprend 5 configurations prédéfinies pour une installation rapide
Principaux avantages
Efficacité énergétique : optimise l'utilisation de l'énergie solaire ; réduit la consommation d'électricité.
Confort optimal : eau chaude toujours disponible ; fonction de chauffage rapide.
Contrôle intelligent : gestion automatique de la température et du temps ; régulation modulante de la pompe (PWM).
Sécurité : Protection contre la surchauffe ; fonction antigel et désinfection thermique.
Facilité d'utilisation : écran LCD intuitif ; menu simple à 3 boutons.
Pourquoi cela vaut la peine de l'installer
- Améliorez les performances de votre système solaire
- Réduit les déchets et la dispersion
- Assure la continuité de l'eau chaude
- Permet une intégration électrique intelligente
- Convient également pour la modernisation des systèmes existants
C'est une solution idéale pour ceux qui souhaitent automatiser et optimiser un système solaire thermique.
Installation et utilisation
- Raccordement au réseau électrique 100–240 V
- Connexion de la sonde Pt1000 (jusqu'à 3)
- Raccordement de la pompe et de la résistance électrique
- Assistant de configuration initiale
Après sa mise en marche, l'unité de contrôle est immédiatement opérationnelle avec des paramètres de base optimisés.
Principales caractéristiques techniques
- ✔ Alimentation : 100–240 V ~ 50/60 Hz
- ✔ Relais haute puissance : jusqu'à 3,6 kW (230 V)
- ✔ Entrées : 3 sondes de température Pt1000
- ✔ Sorties :
- 1 relais de pompe
- 1 relais haute puissance
- 1 sortie PWM
- ✔ Écran LCD multifonction
- ✔ Installation : murale ou sur cadre
- ✔ Degré de protection : IP20
- ✔ Température ambiante : 0 – 40 °C
N.B. : POUR PLUS DE DÉTAILS, NOUS VOUS RECOMMANDONS DE CONSULTER LE MANUEL D'UTILISATION CI-JOINT.
GARANTIE
La garantie est la garantie officielle Maxiflame et dure 2 ans.
