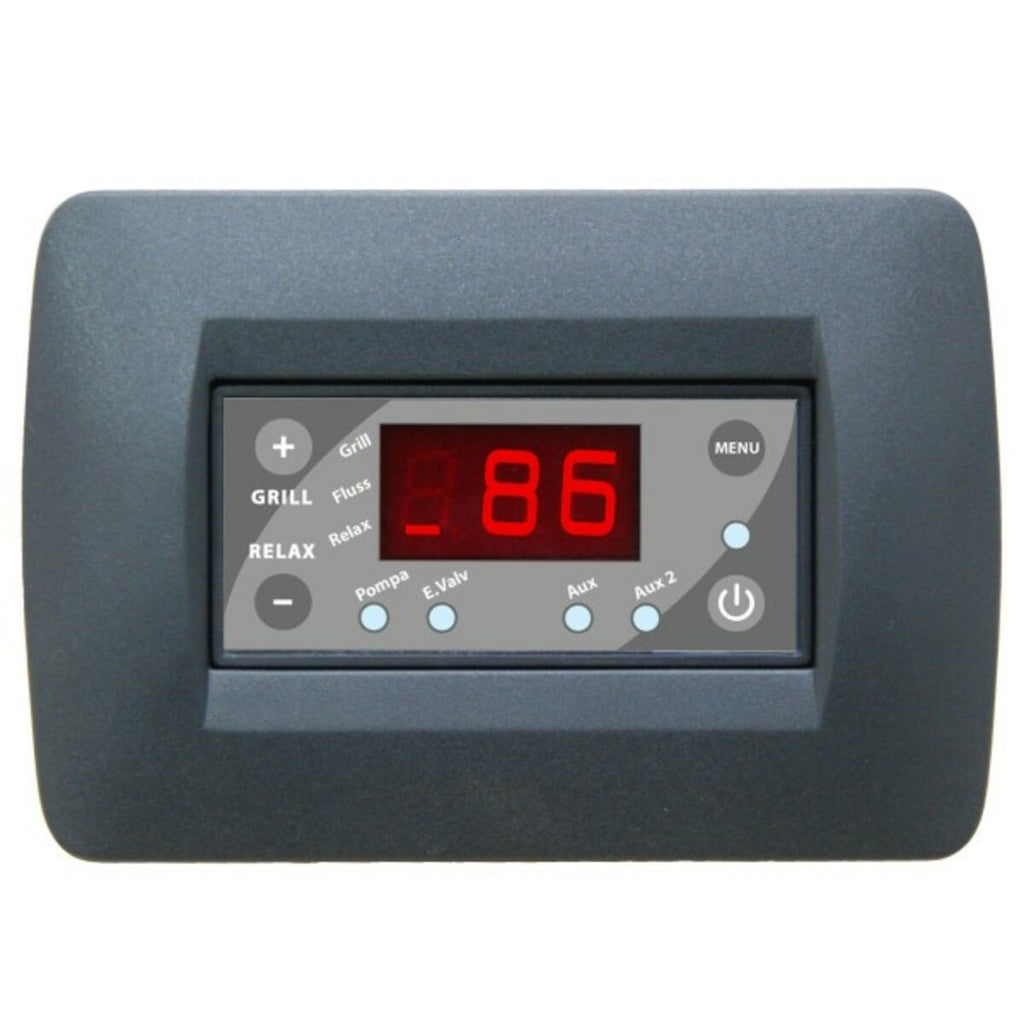

UNITÉ DE CONTRÔLE DE CHEMINÉE COELTE COELTOP RLX 201RLX

Le COELTE Coeltop RLX est l'une des unités de contrôle de cheminée hydro les plus populaires sur le marché. C'est un accessoire fondamental à installer en support des foyers hydroélectriques et peut être associé à n'importe quelle marque et modèle. Il vous permet de contrôler toutes ses fonctions facilement et en toute sécurité. Il est déjà configuré pour la gestion des systèmes intégrés au système solaire thermique et dispose d'une large gamme de méthodes de connexion et de nombreuses fonctions accessoires. L'unité de commande au design particulièrement agréable, s'intègre parfaitement dans le mur grâce à son boîtier d'encastrement 3 modules DIN (boîtier insert 503 fourni) et est complétée par une platine cadre gris foncé.

ÉCONOMIES GARANTIES ET GRAND CONFORT

L'unité de contrôle Coeltop RLX a des commandes simples à utiliser mais offre une large gamme d'utilisations et de nombreuses fonctions de programmation et de contrôle. Grâce aux deux entrées et aux quatre sorties relais, il peut être utilisé pour une application sur de nombreux types de systèmes. Un écran rétro-éclairé informe en permanence sur la température de l'eau, les fonctions actives et les procédures de programmation. La touche MENU permet d'accéder à tous les programmes de configuration grâce auxquels il sera possible d'agir sur les valeurs des thermostats de sécurité et d'urgence, de modifier l'hystérésis des thermostats, de modifier les valeurs d'antigel, de régler les valeurs des thermostat d'eau chaude et eau froide, établir les jours du cycle antiblocage et la durée en secondes, activer/désactiver le bip en appuyant sur les touches, il sera également possible de régler toutes les valeurs de fonctionnement des pompes, le les serpentins externes et internes, les échangeurs, le système solaire à circulation forcée, les ventilo-convecteurs, un puffer si présent dans le système. Le bouton Relax permet d'exclure la fonction de chauffage afin de favoriser la disponibilité de l'eau chaude sanitaire ; grâce à la fonction Standby, il est possible de suspendre temporairement le fonctionnement de la centrale et d'éteindre les LED ; la Fonction Antiblocage Circulateur est utile pour protéger le circulateur de tout blocage accidentel et la Fonction Test Circulateur permet de tester son bon fonctionnement. L'unité de contrôle fournit également des signaux visuels et acoustiques en cas de situations d'alarme. Le panneau est équipé d'autres touches pour régler les températures de fonctionnement et pour naviguer dans les menus ainsi que d'une série de voyants LED dédiés au fonctionnement de la pompe, de l'électrovanne et des deux dispositifs auxiliaires connectables. De plus, la centrale communique immédiatement l'activation de la Fonction GRILL pour la gestion de toute rôtisserie présente dans le foyer fermé, le fluxostat et la Fonction Relax.

INSTALLATION FACILE ET GRANDE MODULARITÉ

Grâce au boîtier d'encastrement 3 modules DIN (boîtier insert 503 fourni), la commande de cheminée COELTE Coeltop RLX peut être facilement fixée au mur. Les raccordements électriques sont faciles à réaliser grâce aux borniers qui restent cachés dans le renfoncement ; l'unité de contrôle est également équipée en standard de la sonde de température de l'eau et du boîtier Well .

Il sera donc possible de créer et de gérer les types de systèmes suivants :

• Système avec batterie eau sanitaire interne et circuit anti-condensation,
• Système avec échangeur eau sanitaire externe avec circuit anti-condensation et électrovanne de fermeture chauffage,
• Système avec batterie eau sanitaire interne et activation optionnelle de la fonction gril,
• Système avec échangeur d'eau sanitaire externe et activation optionnelle de la fonction gril,
• Système avec chauffe-eau sanitaire externe et activation optionnelle de la fonction gril,
• Système de gestion des capteurs solaires à circulation forcée,
• Système avec radiateurs à ventilo-convecteurs,
• Régulateur thermostatique de ventilo-convecteur,
• Système de gestion du chauffage avec puisage sur puffer,
• Système double système fonctionnant avec 2 thermostats par sonde,
• Système simple 1 pompe + électrovanne + Aux thermostat (ou gril) avec système de remplissage automatique en circuit fermé.

CARACTÉRISTIQUES TECHNIQUES

- Entrée sonde eau, gamme 30-99°C cod.941 art.SDT

- Entrée normalement ouverte pour interrupteur de débit

- Sortie relais 220 volts pour circulateur 1

- Sortie relais 220 volts normalement ouvert et normalement fermé pour électrovanne

- Sortie de relais de contact propre auxiliaire AUX

- Sortie relais 220 volts pour circulateur 2 ou rôtisserie

- Logement en boîtier d'encastrement 3 modules din.

DIMENSIONS

Encastré : Longueur mm. 105 – Hauteur mm. 73 – Profondeur mm. 50

Cadre : Longueur mm. 120 – Hauteur mm. 83 – Profondeur mm. 70
