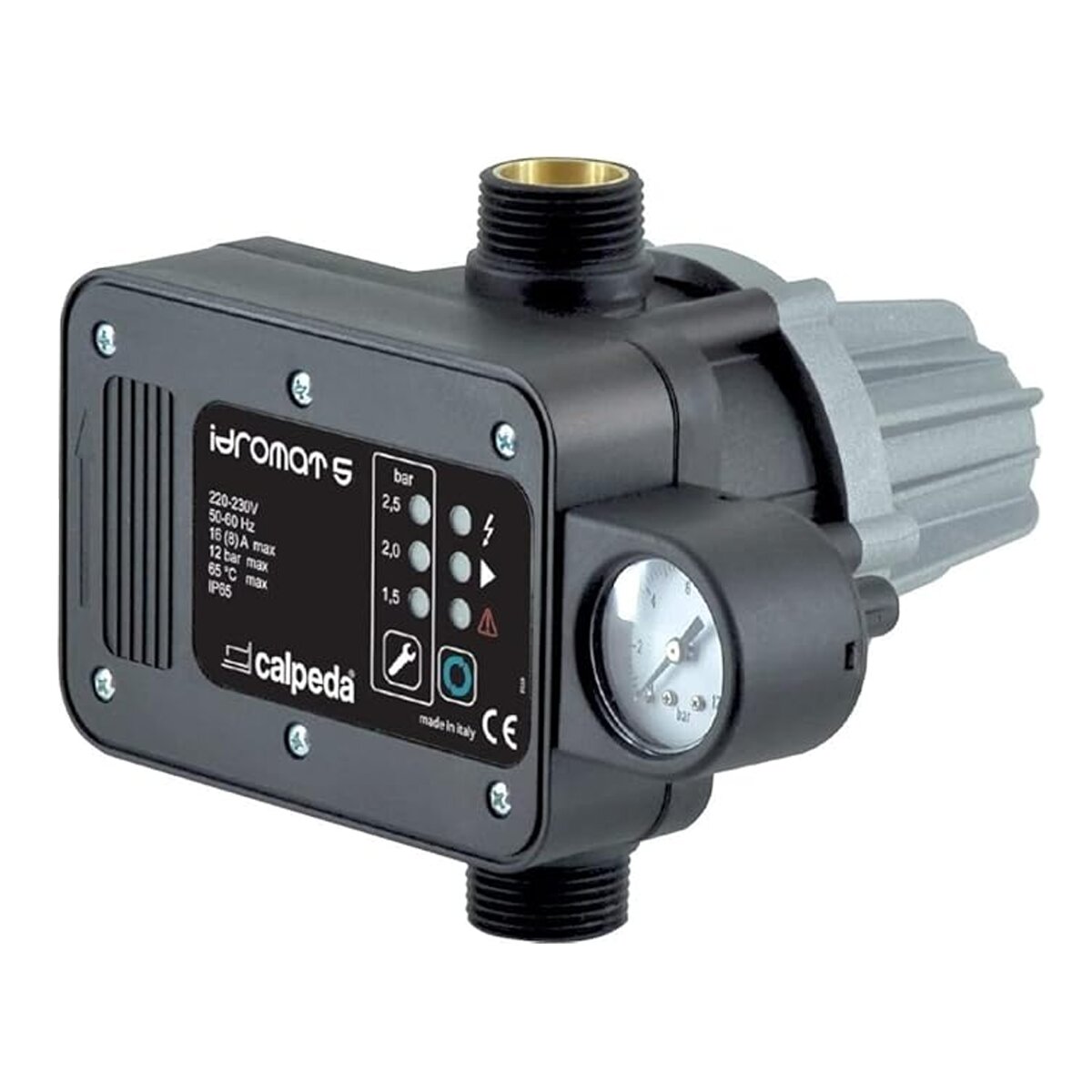

Pressensteuerung Calpeda IDROMAT 5-22 2,2 bar

Pressensteuerung Calpeda IDROMAT 5-22 2,2 bar

IDROMAT 5-22 - STARTDRUCK 2,2 bar - PUMPENFÖRDERHEIT > 35 m - HÖCHSTER PUNKT DER ANLAGE < 22 m.

Der Presscontrol oder Druckströmungsschalter für Elektropumpen dient zur automatischen Steuerung des Pumpenbetriebs und sorgt für einen konstanten Druck im System: Er schaltet die Pumpe ein, wenn er eine Wasseranforderung erkennt (z. B. Öffnen eines Wasserhahns), und schaltet sie aus wenn der Durchfluss stoppt, und schützt so auch die Elektropumpe vor Trockenlauf.

Die Calpeda IDROMAT-Pressensteuerung gehört zu den leistungsstärksten und zuverlässigsten ihrer Art! Es handelt sich um ein Gerät zur Steuerung elektrischer Pumpen, das mit einem Durchflusssensor und einem Drucksensor ausgestattet ist, die an ein elektronisches System angeschlossen sind. Die elektronische Steuerung IDROMAT steuert das automatische Starten und Stoppen der Wasserpumpe, wenn ein an die Anlage angeschlossener Wasserhahn oder ein Ventil geöffnet bzw. geschlossen wird. Sobald die Pumpe gestartet ist, läuft sie weiter, solange ein angeschlossener Wasserhahn geöffnet bleibt, und überträgt den erforderlichen Durchfluss bei konstantem Druck an das Netzwerk.

Es besteht aus:

- Einlass- und Auslassanschlüsse mit demselben Durchmesser (R1 männlich);

- eingebautes Rückschlagventil;

- Trockenlaufschutzsystem;

- 0-12 bar Manometer als Standard;

- automatische Reset-Funktion zur Wiederherstellung des Betriebs ohne manuellen Eingriff;

- Power-LED (POWER);

- Pumpenbetriebs-LED (EIN);

- LED zum Eingreifen des Sicherheitssystems (FEHLER).

Die drei LEDs liefern Informationen zum Systembetrieb, während die Reset-Taste Ihnen einen manuellen Neustart des Systems im Falle eines Alarms ermöglicht. Über das Display können Sie den Systemneustartdruck einstellen und anpassen.

ANWENDUNGEN DES HYDROMATISCHEN DRUCKSTRÖMUNGSSCHALTERS

Der Druckströmungswächter Idromat gewährleistet die automatische Steuerung der Zufuhr und Druckerhöhung von Wasser und steuert den Start der Pumpe beim Öffnen der Auslässe und den Stopp der Pumpe beim Schließen.

Darüber hinaus erfüllt es auch eine Schutzfunktion gegen Trockenbetrieb, gegen Betrieb mit geschlossenem Mund und gegen Betrieb bei Wassermangel in der Ansaugung (aufgrund von Wassermangel im Eingangskanal unter dem Kopf, bei nicht eingetauchtem Ansaugrohr oder zu großer Ansaughöhe). durch Lufteintritt beim Absaugen).

Der Calpeda IDROMAt presscontrol kann ohne Unterschied mit Trink- und Nichttrinkwasserkreisläufen verwendet werden . Bei Installationen, in denen die Verwendung beider Wasserarten möglich ist, muss jedoch sichergestellt werden, dass die beiden Kreisläufe niemals ineinander geraten Kontakt.

Die Installation muss von qualifiziertem Fachpersonal durchgeführt werden. Weitere Einzelheiten, auch zur Installation, finden Sie in der dem Produkt beiliegenden Bedienungsanleitung .

Hinweis: Weitere technische Spezifikationen und Abmessungen entnehmen Sie bitte dem beigefügten technischen Datenblatt.

TECHNISCHE EIGENSCHAFTEN

- Versorgungsspannung: einphasig 115 - 240 V ±5 %

- Frequenz 50-60 Hz

- 8A max. im Betrieb (16A max. beim Start)

- Maximale Pumpenleistung 1,5 kW

- Schutzindex IP65

- Maximaler Arbeitsdruck 12 bar (1,2 MPa)

- Maximale Betriebstemperatur 65°C

- Mindestdurchfluss ~ 1 l/min

- 1"-Steckeranschlüsse

GARANTIE

Die Garantie ist die offizielle von Calpeda und beträgt 2 Jahre.
