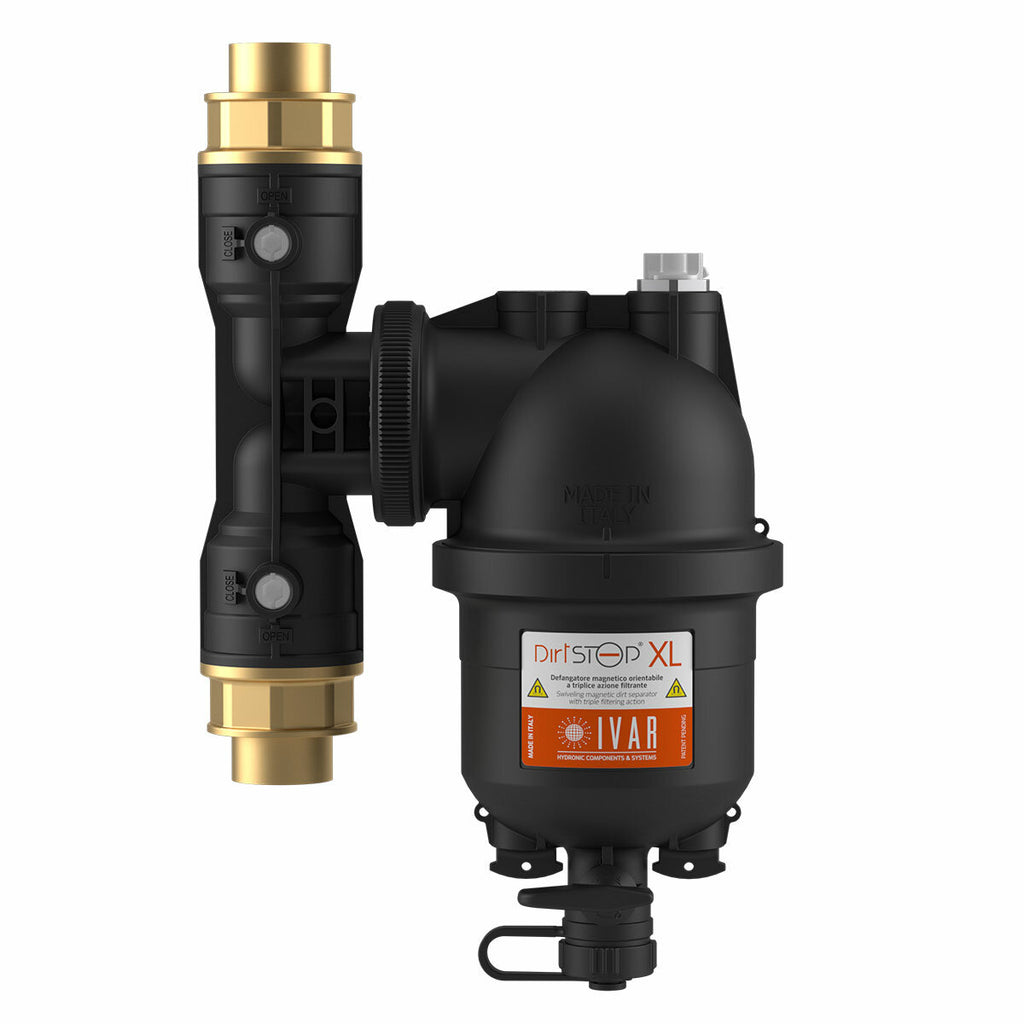

IVAR DIRTSTOP MAGNETISCHER SCHMUTZABSCHEIDER XL PF 1"F x 1"F UNTERKESSEL FÜR BRENNUNGSKESSEL ODER WÄRMEPUMPE
Einstellbarer magnetischer Schmutzabscheider mit dreifacher Filterwirkung. Komplett mit Absperrkugelhähnen, manuellem Entlüftungsventil, Ablasshahn zur Reinigung, Verschlusskappe und Schlüssel zur Montage/Demontage.
Der Schlammabscheider ist ein Gerät, das in Heizungsanlagen mit Brennwertkessel oder Wärmepumpe eingesetzt wird und die wichtige Funktion des Schutzes der Gesamtanlage übernimmt. Es wird am Rücklauf des Heizkreislaufs installiert, bevor das Wasser wieder in das System gelangt, und hält die im Kreislauf vorhandenen Verunreinigungen zurück, die andernfalls den Wärmetauscher und die anderen Komponenten des Heizkessels oder der Wärmepumpe beschädigen würden. Es verlängert nicht nur die Lebensdauer des Heizkessels oder der Wärmepumpe, sondern steigert auch erheblich die Effizienz des Heizsystems, verbessert die Effizienz des gesamten Systems und trägt dazu bei, die Ventile und Heizkörperhalterungen sauber zu halten (die Verwendung des Schlammabscheiders wird empfohlen). Zusammenhang mit Thermostatventilen). Der Einsatz des Schlammabscheiders ermöglicht daher erhebliche Einsparungen auch beim Gasverbrauch, da der Heizkessel oder die Wärmepumpe immer sauberes Wasser erhitzen muss. Es wird empfohlen, den Schlammabscheider bereits in der Systemaktivierungsphase oder auf jeden Fall gleichzeitig mit dem Austausch eines alten Heizkessels durch einen neuen Brennwertkessel zu installieren.
Funktionalität und Beschreibung
Drehbares T-Stück zur Montage am Rohr in verschiedenen Ausrichtungen, kann mit dem mitgelieferten Spezialschlüssel gelöst und festgezogen werden. Ivar Dirtstop XL PF muss unbedingt mit dem Ablasshahn nach unten montiert werden. Drei verschiedene Aktionen nacheinander ermöglichen eine dreifache Filteraktion. Eine erste Trennung des Schmutzes erfolgt durch eine Wirbelbewegung, die durch einen speziellen patentierten Einsatz erzeugt wird; Anschließend werden die Metallpartikel dank der Wirkung von zwei leistungsstarken Neodym-Magneten mit jeweils 12.000 Gauss im Wasser zurückgehalten, und schließlich ermöglicht eine mechanische Filterung durch ein „S“-förmiges 800-µm-Edelstahlgewebe eine Vergrößerung der verfügbaren Oberfläche das Maximum und machen die Filterwirkung ausgezeichnet. Der patentierte Einsatz wurde entwickelt, um eine Wirbelbewegung zu erzeugen und den Flüssigkeitsstrom des Systems anzutreiben, um die Verzögerung und Zyklonabscheidung von Nichteisenrückständen zu maximieren. Der Neodym-Magnet entwickelt ein Magnetfeld, das die Aufnahme eisenhaltiger Verunreinigungen maximiert.
Der Maschenfilter hält alle anderen Verunreinigungen durch die Einwirkung der Schwerkraft zurück. Der Schlammabscheider Ivar Dirtstop XL PF wird mit einem vormontierten 500 μm G-Mesh-Filter geliefert. Dieser Filter eignet sich perfekt für den ersten Betriebsmonat, um die Spülung des Systems zu gewährleisten. Danach kann er durch den 800-μm-Maschenfilter (im Lieferumfang enthalten) ersetzt werden. Verunreinigungen werden in der großen 450-ml-Absetzkammer am Boden des Schmutzabscheiders niedergeschlagen, wodurch die Spülhäufigkeit verringert wird. Dank des abnehmbaren Magneten und des integrierten Ablasshahns erfolgt die Wartung und das Absaugen von Verunreinigungen auch bei laufender Anlage, ohne dass der Schmutzabscheider demontiert werden muss. Eine regelmäßige Reinigung des Schmutzabscheiders ist daher schnell und einfach möglich und nicht erforderlich Entleeren Sie das System vorher. Vollständig inspizierbare, abnehmbare und waschbare Innenkomponenten durch Entfernen der oberen Kappe, durchzuführen mit dem mitgelieferten Spezialschlüssel.
Dank des drehbaren T-Stücks aus Messing oder Technopolymer ist die Installation an horizontalen, vertikalen oder um 45° geneigten Leitungen möglich. Um die Ausrichtung der Anschlüsse zu ändern, ist es notwendig, den Befestigungsring vollständig abzuschrauben, das Schmutzabscheidergehäuse (bestehend aus den beiden Kappen A und B) abzunehmen, die Anschlüsse in der gewünschten Neigung neu zu positionieren und anschließend den Befestigungsring wieder festzuziehen. Die Anschlüsse können sowohl für den Ein- als auch für den Ausgang des Geräts genutzt werden, was eine große Anschlussfreiheit gewährleistet.
Tatsächlich ist sein hohes Rückhaltevermögen für Systeme mit Wärmepumpen geeignet.
Dirtstop XL verfügt über eine optionale Isolierschale (separat zu erwerben), die für kombinierte Heiz- und Kühlsysteme unerlässlich ist.
Technische Eigenschaften
Maximaler Arbeitsdruck: 3 bar.
Medium: Wasser oder Glykollösungen (maximaler Glykolanteil 50%).
Oberfläche: Schwarz.
Flüssigkeitstemperatur: 0 - 90°C.
Maximaler Arbeitsdruck: 3 bar.
Körper: PA66 + 30 % Glasfasern.
T-Stück und Düse: PA66 + 30 % Glasfasern und CW617N-Messing.
Maschenfilter: 800 µm aus Edelstahl AISI 304.
Dichtungselemente: Peroxid EPDM.
Fassungsvermögen: 345 ml.
Maximaler Durchfluss: 4,4 m3 /h (berechnet mit ΔP = 0,1 bar)
Anschlüsse: 1"F.
Magnet: Neodym, magnetische Induktion (2 x 12.000 G)
Maße
Länge: 180 mm – Breite: 110 mm – Höhe: 289 mm
Anschlüsse: 1" F x 1" F
Garantie
Die Garantie ist die offizielle IVAR- Garantie und hat eine Laufzeit von 2 Jahren.
